| 产品名称 | 通信用电力光缆 | 生产厂家 | 汉维通信器材有限公司 | 页码 |
型号规格 | ADSS-700（双） | 联系方式 | 电话：+86 572 6235688 传真：+86 572 6236642 | 第1页 共1页 | |

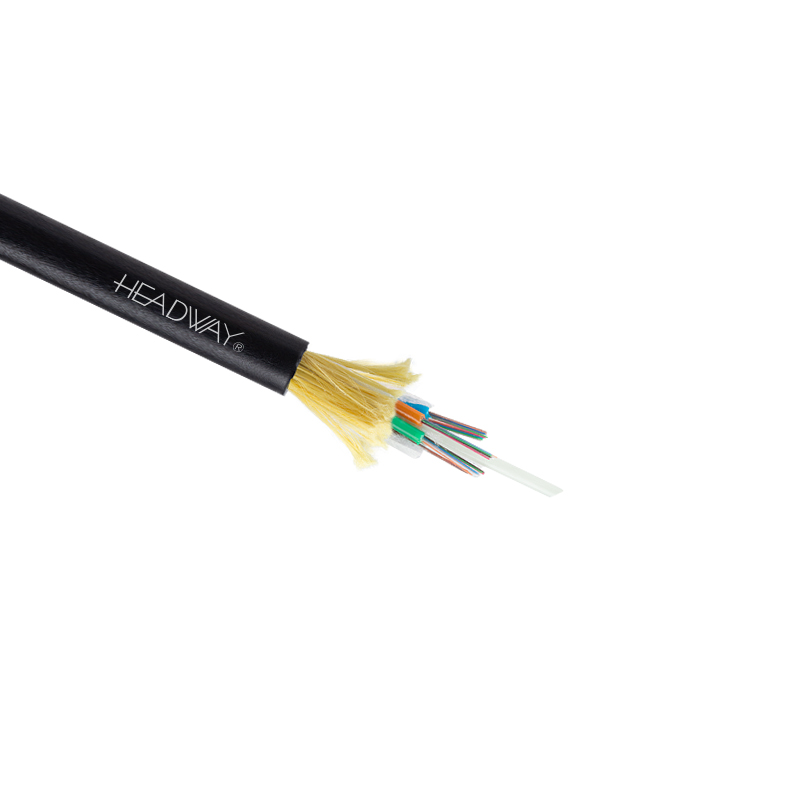

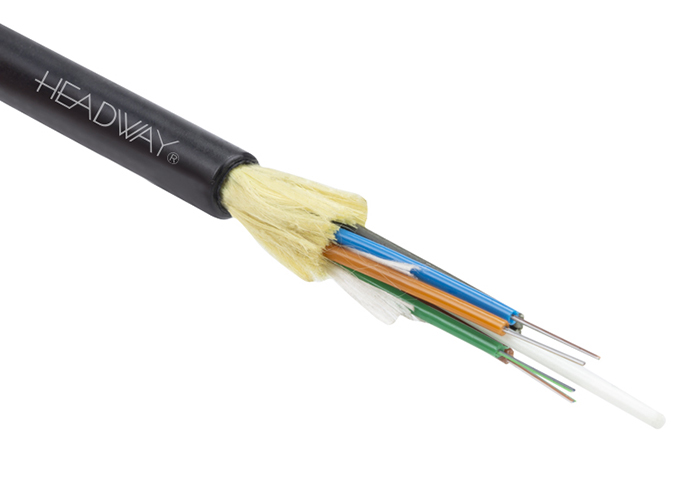

产品说明 ADSS用于高压输电线路并利用电力系统输电塔干，整个光缆为非金属介质，自承悬挂于电力铁塔上的电力强度最小的位置。它运用于已建高压输电线路，具有安全性高，无电磁/强电干扰，跨距大，深受广大电力系统用户的青睐，在电力系统城网改造、农网改造的通讯建设中得到广泛的应用 | 产品特点 v 施工作业简单。免除了立杆、架设钢绞吊线和在吊线上挂滑轮敷设光缆的程序，可像电力线一样，直接飞渡田野、沟坎和河流。 v 通信线路与电力线路各成体系，无论是哪种线路出现故障，维护检修等均不会互相影响。 v 与电力系统使用的捆绑式和缠绕式光缆相比，ADSS不依附电力线或地线，单独架设于杆塔上，可在不停电的条件下施工。 v 光缆在高强度电场中具有优越的性能，不受电磁干扰、特种材料制成的外护套，免遭雷击。 v 省去了通信线路勘测及杆塔建设过程，简化了工程建设。 v 光缆直径小、重量轻，减少了冰凌和风力对光缆的影响，也减轻了杆塔和支撑物的负荷。最大限度利用杆塔资源，500KV以下高压输电线缆上将广泛应用。 敷设方式 v 架空。 | ||||
技术参数表 | |||||

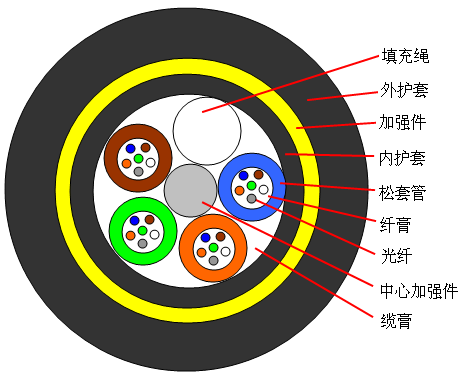

光纤 芯数 | 结构 | 光纤 类型 | 中心加强件 （±0.05） | 松套管 （±0.1） | 非金属加强件 | 外护套 （±0.1） | 光缆 外径 (mm) （±0.2） | 光缆 重量 （mm） （±5） | 额定抗拉强度(RTS) | 最大允许使用张力 (MAT) | 年平均运行张力 (EDS) | 衰减系数（dB/km） | 弯曲半径 | ||||||||||||||||||
材料 | 尺寸 （mm） | 材料 | 尺寸（mm） | 材料 | 材料 | 尺寸（mm） | 1310 | 1550 | 静态 | 动态 | |||||||||||||||||||||
2～30 | 1+5 | G652 | FRP | 1.5 | PBT | 1.8 | 芳 纶 纱 | 中 密 度 聚 乙 烯 | 1.7 | 12.3 | 112 | 41.2 | 16.5 | 10.3 | ≤0.35 | ≤0.21 | 15 倍 光 缆 外 径 | 20 倍 光 缆 外 径 | |||||||||||||
32～60 | 1+5 | 2.1 | 12.9 | 124 | |||||||||||||||||||||||||||
62～72 | 1+6 | 2.1 | 13.5 | 134 | |||||||||||||||||||||||||||
温度 | 安 装：-20~+60℃ | 工 作：-40~+70℃ | 储存和运输：-40~+70℃ | ||||||||||||||||||||||||||||
标识 | HEADWAY ADSS-××B1-PE-700M 2022 =×××× M= （或按照客户要求） | ||||||||||||||||||||||||||||||
光纤及束管色谱 | 蓝 | 橙 | 绿 | 棕 | 灰 | 本 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 | |||||||||||||||||||
